产品名称:ST200L-防尘仪表
ST200L采用Delta-sigma模数转换及数字滤波处理技术。主要用于贸易结算、物流称重、动物称重、计数等场合,通过RS232/485串口通信,很容易与触摸屏或PLC组成称重系统。
  • 技术参数

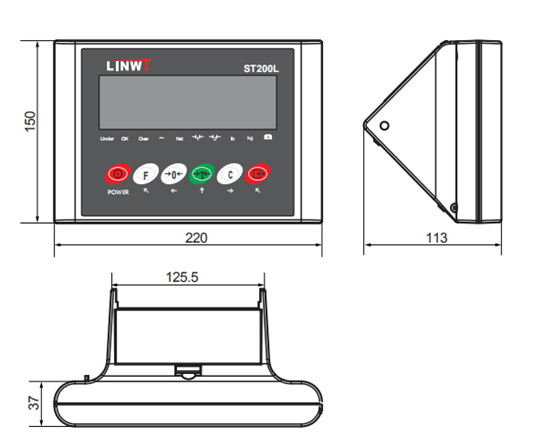

  • 外形尺寸

  • 特点及应用

  • 相关案例

  • 相关下载

精度

显示分度:显示分度100,000

显示和按键

显示:6位段码显示

称重状态显示:皮重、净重、运动检测、零点、单位

按键:6个功能键

电源开关:有

AD转换

类型:Σ/Δ24位AD转换,带模拟和数字滤波

AD采样速率:400HZ

至小输入值:0.1uV/d

输入范围:-10~30mV

精度:显示精度100,000

秤的标定和功能

标定:免砝码和砝码标定

滤波:多级数字滤波

秤的功能:去皮、清皮、零点自动跟踪、运动检测

线性和稳定性

非线性:高于0.002%FS

温度系数:≤5ppm℃

传感器

激励电压:5VDC

连接传感器数目:4个350Ω传感器

连接方式:四线制或者六线制

通讯

通信接口:RS232、RS485

安装

安装方式:立杆支架、墙式支架

温度和外壳

工作温度:-10℃-40℃,至大温度95%,无冷凝

外壳材质:304不锈钢/ABS

功率:9VDC电源输入,整机功耗3W


特点

6位33.4mm字高,红色或绿色LED显示真彩,

多级动态数字滤波,满足高速动态称重需求

显示分度100,000

4个350欧姆的模拟式传感器重量触发检重

独立的1路RS232,1路RS485(选配件)上百种配方存储,支持U盘导入/导出

MODBUS-RTU

ABS外壳(IP54)和不锈钢外壳(IP65)

基本称重功能:清零、去皮、清皮和打印功能

自动打印功能,打印累计表头支架安装(可选)

功能:X10、简单检重分选、计数、动物称重、百分比

电池低电压报警、自动关机功能

支持MODBUS-RTU通讯,组网功能

传感器秤台脱落报警、传感器故障报警

无线功能

蓝牙功能


应用


仪表使用注意事项

仪表的使用温度范围为:-10~45℃,请避免将仪表安装在阳光直射的场所,安装在温度较低的场所请注保温,且不要将仪表断电,因仪表内部可能会形成冷凝。

仪表对防水防尘等级是有要求的,当安装于配电箱时,使仪表满足相应的防水防尘等级,对于一些带电的粉尘(例如碳粉)、易结块的粉尘(例如水泥、粉煤灰等)、潮湿(例如海边)、有腐蚀性气体(例如HF气体)时要尤其注意。

防雷击:电子衡器属于弱电系统,容易受到雷电的袭击而损坏部件。雷击主要从两个方面进入仪表,由电源线导入和由秤台经信号电缆导入。在正常天气下,操作人员只要关闭电源开关即可,但在打雷较为严重的地区或打雷距离比较近时,要暂停使用,且须拔下仪表电源插头及秤台信号电缆插头(在空旷的室外要特别注意)。

确保仪表单独接地,接地有双重作用,它既保护操作人员人身安危,同时也具有抗干扰作用,如果仪表接地不当可能会引起漏电或重量数字跳动。还应定期去检查接地点是否良好,因为经过较长时间后,各接地点会产生氧化、锈蚀等情况。

电源供电为AC85~265V时,请按如下方式接地:


电源供电为DC18~36V时,请按如下方式接电源线:


采用AC220V供电的仪表,在进仪表之前,要加装电源滤波器,如果前端有大功率的变频器,进仪表前,要加装电源净化器,否则,仪表可能无法正常工作。采用DC18~36V供电的仪表,前端开关电源的容量要足够,否则可能会出现仪表无法启动或有时无法启动的现象。

仪表不应和能产生强烈干扰的设备(如可控制硅、接触器、变频器等)及有可观热量产生的设备放在同一箱体中,若不能保证这一点,则应考虑在它们之间设置障板隔离,并在箱体内安置风扇  ●不要将仪表的激励电源给其它设备供电,否则可能导致仪表显示值跳动或称量值不准甚至烧坏仪表。

使用仪表开关量输入时,本公司仪表要求的输入类型为无电压触点输入或NPN型三极管输入,如果输入是PLC给出的,PLC类型为继电器型或共地型。输入接口与外部设备的连接电缆距离不要超过5米,建议不要靠近交流电源与动力线,以免引起误运作。

使用仪表开关量输出时,本公司仪表输出触点为NPN型三极管输出,驱动能力可达300mA,外接电压为DC12~48V,如果输出是驱动中间继电器的,就要注意仪表的驱动能力(超过仪表的驱动能力可能会烧坏仪表输出或减少输出点的寿命)和并联反向二极管的方向(1N4007,接反会烧坏仪表)。如果输出是驱动PLC触点时,PLC输入触点类型要求为共源型。


●仪表使用RS232通讯时,应注意:

 ※ 通讯电缆要使用屏蔽线(将屏蔽层接地),长度不得超过15米。

 ※ 通讯电缆端子要接牢,不可有任何松动,否则,可能会烧坏仪表或上位机的通讯板。

 ※ 不可带电拔插通讯端子,否则,可能会烧坏仪表或上位机的通讯板。

●仪表使用RS485通讯时,应注意:

  ※ 一般RS485协议的接头没有固定的标准,可能根据厂家的不同引脚顺序和管脚功能可能不尽相同,用户可以查阅相关产品RS485的引脚图。

 ※ 每台仪表要手牵手地串下去,不可以有星型连接或者分叉,如果有星型连接或者分叉,干扰将非常大,会造成通讯不畅,甚至通讯不上。


 ※ 通讯电缆应选用屏蔽双绞线(将屏蔽层接地),其次为双绞线,不要使用普通的电缆,如果使用普通电缆,干扰将非常大,会造成通讯不畅,甚至通讯不上。通讯电缆的长度不得超过500米。

 ※ 请接入终端电阻,以增强系统的抗干扰性,终端电阻的阻值是330欧,功率1/2W。

 ※ 通讯电缆端子要接牢,不可有任何松动,否则,可能会烧坏仪表或上位机的通讯板。

  ※ 不可带电拔插通讯端子,否则,可能会烧坏仪表或上位机的通讯板。
